Ball Valve: Pengertian, Fungsi, Jenis, Material, dan Cara Memilih

Dalam sistem perpipaan industri, valve merupakan salah satu komponen penting untuk mengatur, membuka, dan menghentikan aliran fluida. Salah satu jenis valve yang banyak digunakan adalah ball valve. Sesuai namanya, ball valve menggunakan komponen berbentuk bola dengan lubang di bagian tengah sebagai mekanisme utama untuk mengontrol aliran.

Ball valve banyak digunakan pada berbagai sistem perpipaan, mulai dari instalasi air, pengolahan air, HVAC, industri kimia, manufaktur, hingga minyak dan gas. Konstruksinya yang relatif sederhana membuat valve ini dikenal praktis, cepat dioperasikan, dan mampu memberikan penutupan aliran yang baik.

Apa Itu Ball Valve?

Ball valve adalah jenis katup yang menggunakan bola berlubang sebagai komponen untuk membuka dan menutup aliran fluida. Ketika lubang pada bola berada sejajar dengan jalur pipa, fluida dapat mengalir. Sebaliknya, ketika bola diputar sekitar 90 derajat hingga posisi lubangnya tegak lurus terhadap jalur aliran, aliran akan tertutup.

Mekanisme tersebut membuat ball valve banyak digunakan sebagai valve on-off pada sistem perpipaan. Pengoperasiannya juga relatif cepat karena umumnya hanya membutuhkan putaran handle sekitar seperempat putaran.

Fungsi Ball Valve

Fungsi utama ball valve adalah mengontrol dan menghentikan aliran fluida di dalam sistem perpipaan. Beberapa fungsi ball valve yang umum antara lain:

1. Membuka dan menutup aliran

   Ball valve dapat digunakan untuk mengisolasi bagian tertentu dari sistem perpipaan ketika dilakukan perawatan atau perbaikan.

2. Mengontrol aliran

   Pada aplikasi tertentu, ball valve dapat digunakan untuk mengatur aliran. Namun, untuk pengaturan aliran secara presisi, jenis control valve tertentu biasanya lebih sesuai.

3. Mengurangi risiko kebocoran

   Konstruksi ball valve dengan sistem sealing yang baik dapat memberikan kemampuan shut-off yang optimal.

4. Digunakan pada berbagai jenis fluida

   Tergantung material dan spesifikasinya, ball valve dapat digunakan untuk air, gas, minyak, bahan kimia, maupun berbagai fluida industri lainnya.

Jenis-Jenis Ball Valve

Ball valve tersedia dalam berbagai jenis yang dapat dibedakan berdasarkan konstruksi, ukuran port, koneksi, material, maupun kebutuhan aplikasinya.

• Full Bore Ball Valve

Full bore ball valve memiliki ukuran lubang bola yang relatif sama dengan diameter dalam pipa. Karena jalur alirannya lebih terbuka, pressure drop yang terjadi cenderung rendah. Jenis ini banyak digunakan pada sistem yang membutuhkan aliran dengan hambatan minimal, termasuk berbagai aplikasi industri dan sistem perpipaan bertekanan.

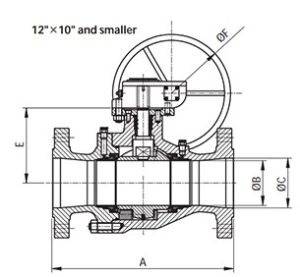

• Reduced Bore Ball Valve

Reduced bore ball valve memiliki diameter lubang bola yang lebih kecil dibandingkan diameter dalam pipa. Konstruksi ini dapat membuat ukuran valve lebih ringkas dan pada aplikasi tertentu lebih ekonomis.

Pemilihan antara full bore dan reduced bore sebaiknya disesuaikan dengan kebutuhan sistem, karakteristik fluida, tekanan, serta kapasitas aliran.

Material Ball Valve

Pemilihan material merupakan faktor penting ketika menentukan ball valve untuk kebutuhan industri. Material harus disesuaikan dengan jenis fluida, tekanan, temperatur, serta kondisi lingkungan kerja.

Beberapa material ball valve yang umum digunakan antara lain:

• Stainless Steel – banyak digunakan pada aplikasi yang membutuhkan ketahanan terhadap korosi.
• Carbon Steel – cocok untuk berbagai aplikasi industri dengan kebutuhan kekuatan mekanis yang tinggi.
• Cast Iron – sering digunakan pada sistem perpipaan tertentu, terutama untuk aplikasi utilitas.
• Brass – umum digunakan untuk berbagai aplikasi air dan sistem utilitas.
• Bronze – dapat digunakan pada aplikasi tertentu yang membutuhkan karakteristik material tersebut.
• UPVC, CPVC, PP, dan PVDF – digunakan pada aplikasi tertentu, terutama ketika diperlukan material non-logam yang sesuai dengan karakteristik fluida.

Untuk kebutuhan khusus, spesifikasi material sebaiknya ditentukan berdasarkan data teknis sistem dan rekomendasi teknisi atau supplier valve.

Ball Valve Berdasarkan Koneksi

Selain material, ball valve juga tersedia dengan berbagai jenis koneksi. Beberapa di antaranya adalah threaded, flange, socket, clamp, dan welded.

Ball valve threaded biasanya digunakan pada sistem dengan sambungan ulir, sedangkan ball valve flange digunakan pada sistem yang membutuhkan sambungan flange. Untuk aplikasi tertentu, koneksi welded dapat dipilih ketika dibutuhkan sambungan yang lebih permanen.

Pemilihan koneksi harus disesuaikan dengan jenis pipa, standar sistem perpipaan, tekanan kerja, dan kebutuhan instalasi.

Aplikasi Ball Valve pada Industri

Penggunaan ball valve cukup luas karena tersedia dalam berbagai material, ukuran, pressure rating, dan konfigurasi koneksi.

Beberapa aplikasi ball valve antara lain:

• Sistem perpipaan air
• Water treatment
• HVAC
• Industri manufaktur
• Industri tekstil
• Industri kimia
• Industri makanan dan minuman
• Oil and gas
• Sistem utilitas gedung
• Instalasi air dan gas
• Sistem pengolahan limbah

Untuk industri dengan kondisi kerja yang lebih berat, pemilihan valve harus mempertimbangkan karakteristik fluida, tekanan, temperatur, serta standar teknis yang digunakan.

Cara Memilih Ball Valve yang Tepat

Memilih ball valve tidak cukup hanya berdasarkan ukuran pipa. Ada beberapa faktor yang perlu diperhatikan agar valve sesuai dengan kebutuhan sistem.

Pertama, tentukan ukuran valve berdasarkan diameter dan desain sistem perpipaan. Selanjutnya, perhatikan jenis fluida, karena air, gas, minyak, dan bahan kimia dapat membutuhkan material valve yang berbeda.

Faktor berikutnya adalah tekanan dan temperatur kerja. Pastikan pressure rating dan temperatur maksimum ball valve sesuai dengan kondisi operasional.

Kemudian tentukan jenis koneksi, seperti threaded atau flange. Untuk kebutuhan tertentu, pertimbangkan pula apakah sistem membutuhkan full bore atau reduced bore.

Terakhir, pastikan ball valve memiliki spesifikasi teknis dan standar yang sesuai dengan kebutuhan instalasi.

Distributor Ball Valve Bandung

Ball valve merupakan salah satu komponen penting dalam sistem perpipaan. Dengan berbagai pilihan jenis, material, ukuran, koneksi, dan pressure rating, pemilihan valve harus disesuaikan dengan kebutuhan aplikasi.

Bagi kontraktor, engineering, procurement, maupun perusahaan industri yang membutuhkan ball valve industri, bekerja sama dengan distributor atau supplier yang dapat memberikan informasi teknis akan membantu menentukan produk yang sesuai.

PT Samudera Insan Teknik sebagai distributor menyediakan berbagai kebutuhan Valve seperti ball valve, fitting, dan pipa untuk kebutuhan industri. Untuk mendapatkan rekomendasi ball valve berdasarkan ukuran, material, pressure rating, dan jenis koneksi yang dibutuhkan, Anda dapat melakukan konsultasi terlebih dahulu dengan tim PT Samudera Insan Teknik.

Butuh ball valve untuk proyek atau kebutuhan industri? Konsultasikan spesifikasi kebutuhan Anda dan dapatkan rekomendasi produk yang sesuai dengan sistem perpipaan Anda.
